фокусер

2-х дюймовый резьбовой фокусер для ньютона. Конструкция фокусера подсмотрена на астрографе Такахаши FRC-300 и адаптирована под корректор комы Baader MPCC (зеленый на сборочном эскизе).

Минимальная высота фокусера над трубой - 20 мм.

Максимальное погружение внутрь от внешней поверхности трубы- 3 мм.

Ход фокусера ~ 12 мм.

Масса фокусера в сборе, если делать из Д16Т, ~240 грамм (объем ~86400 мм3).

К трубе астрографа фокусер крепится четырьмя винтами M6x8 DIN 7991.

Для закрепления корректора в фокусере используются три установочных винта DIN 913 (или 914,915,916) M5x6.

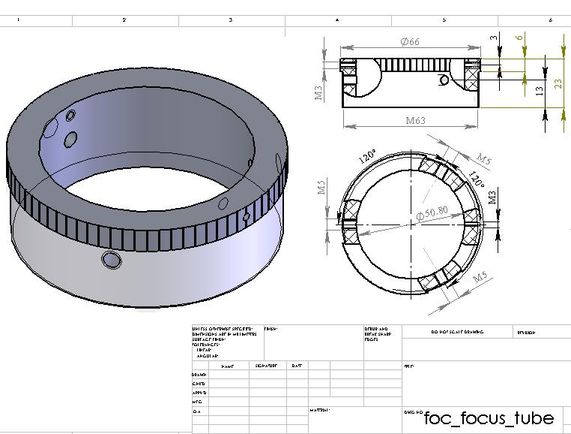

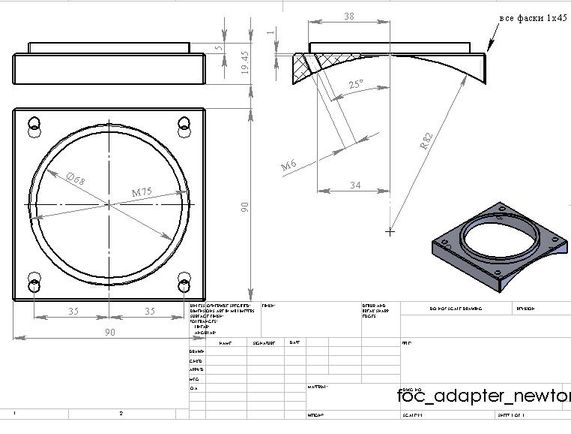

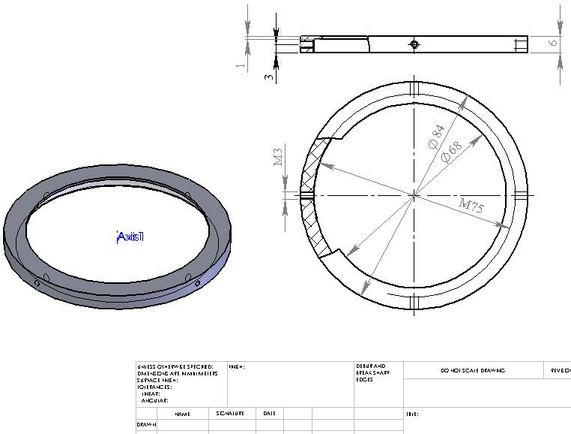

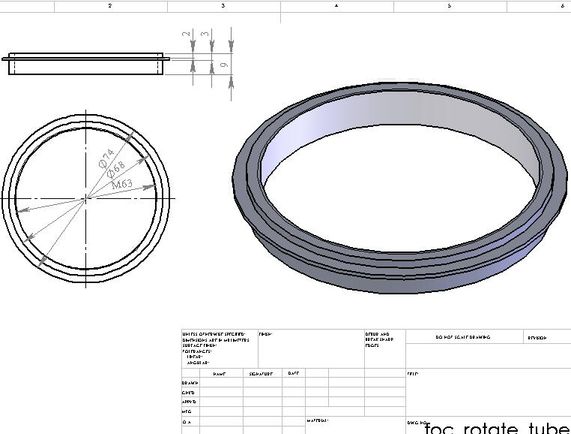

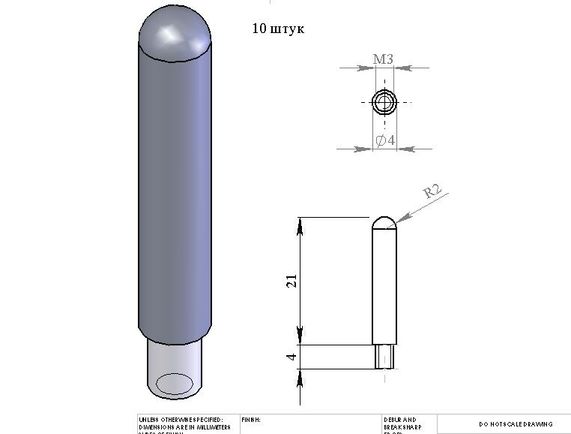

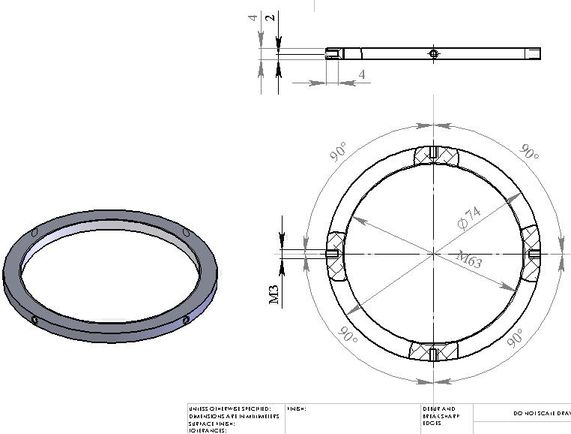

PDF версию чертежей формата A4 можно скачать здесь.

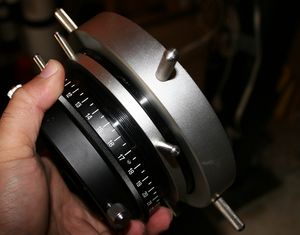

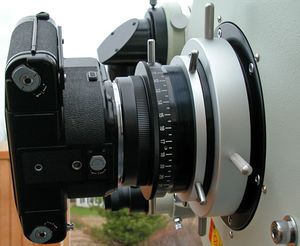

Оригинальный 4-х дюймовый фокусер Такахаши:
